土工布拉力试验机
文章来源:未知 发布时间:2017-11-29 14:57 点击:

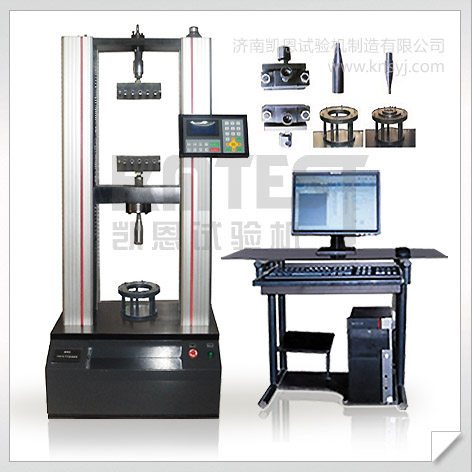

土工布宽条拉伸试验机,土工布拉力试验机

土工布拉力试验机分为数显全自动土工布拉力试验机和微机控制式土工布拉力试验机,微机控制式土工布拉力试验机机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统,
控制器作为控制系统核心,以WINDOWS为 操作界面的控制与数据处理软件,实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示,所有试验操作均可以通过鼠标在计算机上自动完成。
良好 的人性化设计使试验操作更为简便。综合以上各项技术,该机可以近乎完美的实现试验力、变形及位移等参数的闭环控制,可实现恒应力、恒应变、恒位移等控制模 式,并且各种控制模式之间可以平滑切换。
该机完全满足国家标准土工布拉伸试验方法的要求,同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理,并且具有良好的扩展性。
计算机控制系统具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集,对实验特性曲线实现实时动态显示,试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存,
方便实现客户的资源共享及网络管理,以及用户的再分析。对于用户自定义的各种word2000报表,该软件可轻松实现访问,解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。
该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。

土工布拉力试验机主要技术指标:

产品名称 土工布拉力试验机 可定制
机型 KN-1000 KN-2000 KN-5000 KN-10000 KN-20000
最大试验力 1000N 2000N 5000N 10000N 20000N
测量范围 最大试验力的2%-100%(四档)
试验机精度级别 1级
试验力准确度 优于示值得±1%
横梁位移测量 分辨率为0.01mm
变形准确度 优于示值得±1%
调速范围 1-200mm/min
试验空间 600mm
主机形式 龙门式框架结构













土工布拉力试验机主要功能及特点:

1、主机:

1.1该机采用门式双空间结构;上拉、下压。

1.2调速系统采用伺服电机和调速器,性能稳定可靠,具有过流、过压、过载等保护装置。调速范围可达1~500mm/min。

1.3传动部分采用圆弧同步齿形带,精密丝杠副传动,传动平稳,噪音低,传动效率高。

1.4万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。

2、控制系统、操作软件及数据处理系统

2.2保护功能:该机具有软件和机械两种限位保护方式,超过最大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

2.3对于负荷、变形通道可实现自动标示,直观方便。

2.4批量试验可实现曲线的分层次显示,曲线自动跟随。

2.5该软件可实现用户自定义的速度设定,速度的计算机调整。还可实现高精度的速度标定,随时调整速度档位和编码。

2.6监测试验过程:对试验过程中的试验力、变形、位移、曲线等多种参数可实现实时显示。

2.7软件权限分级管理功能:为了提高软件及数据的安全性,该软件可以通过设置不同的密码保护来实现分权限管理功能。

2.8结果再现功能:试验操作完成并存盘后,可根据用户需要在以后任意时间打开并对试验数据进行再分析。

2.9可根据用户需要选择负荷~变形、负荷~时间、负荷~位移、位移~时间、变形~时间等曲线来进行试验及数据显示、存储、分析及打印。

2.10曲线逐点遍历功能:可通过鼠标在曲线上点击力与变形值,以求得每一点的各种参量。

2.11结果对比功能:可以同时观察多个试验曲线,并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。

2.12力接口:力通道接口及试验软件可根据用户需要配备各种传感器,并能进行标定、修改参数及正常试验。

2.13变形接口:变形通道接口及试验软件可根据用户需要配备各种类型的引伸计,并可进行标定、修改参数及正常试验。

2.14数据采样频率:可根据用户试验要求选择高速采样频率。

3、特殊附具:除配有标准附具外,也可根据用户需要配备特殊附具(如土工布、铝箔、纸张等)。

土工布拉力试验机系统基本配置

1、试验机主机                                              1套

1.1直流伺服电机                                           1套

1.2调速器                                                       1套
1.3负荷传感器                                         1只

1.4精密丝杠副                                               2套

1.5减速系统                                                   1套

2、全数字控制系统                                      1套

3、光电编码器                                              1只

4、联想品牌计算机                                      1台

5、HP品牌喷墨打印机                                1台

6、基于Windows操作系统的计算机控制软件                1套

7、随机工具(提供安装、维修、操作所需的专用工具及清单) 1套

8、拉伸附具                                               1套

9、刺破辅具                                               1套

10、技术资料:

包括:使用说明书

合格证、装箱单

质量保证,三包服务。
