对于圆锥碗簧联轴器许多人很陌生，那么对于圆锥碗簧联轴器扭转试验机肯定就了解的更少了，下面我们就对它的外观、组成、特点及工作原理进行介绍：
圆锥碗簧联轴器是由两个半联轴器组成，彼此用带有弹性元件的销子联接，弹性元件为圆锥状开有缺口的碗形弹簧，它们成对地以小端相对装在每个销子上，带弹簧的销子配置在两个半联轴器之一的孔中。弹簧面对锥向在锥室安装。销子另一端固定在另一半联轴器的孔中。每个弹簧上的缺口均从弹簧体的锥大端开出，而弹簧的锥小端则通过套筒和销刚性联接。
当载荷减小时，弹簧将销子恢复到初始位置，该联轴器允许两根联轴器接轴之间存在角度相对偏移。当作用轴向载荷时。有一个弹簧花瓣将变形，至于哪一个弹簧变形，则取决于载荷轴向振动，提高工作可靠性并扩大结构的使用范围。

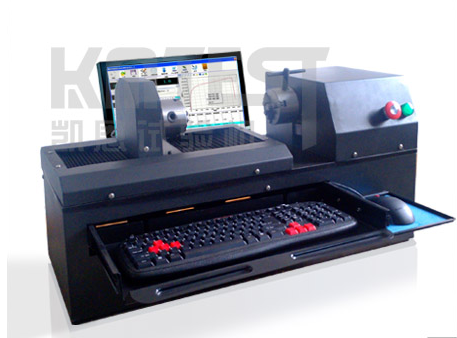

圆锥碗簧联轴器扭转试验机基本说明：
该机主要用于汽车皮带轮、传动轴、联轴器、芯轴等产品的扭转试验，被测试试样安装在可调整空间的夹具之间，可适应不同的被测试试样扭转力学性能的试验。凯恩试验机采用计算机控 制操作，可进行扭矩、峰值、角 度、曲线等数据的采集；显示器显示被测试零件的扭矩-时间，扭角-时间，扭矩-扭角试验曲线；可以实现试验数据存储、考 取、打印试验报表等。
圆锥碗簧联轴器扭转试验机性能特点：
主 机：采用卧式结构，主体结构采用框架结构，以保证整机的刚性。主传动轴、夹具采用优质钢材，保证其使用寿命。试样的安装、拆卸方便、快捷。夹头的移动端采用精密重型导轨，使其能轻快移动，将试件的轴向拉力减少到最小。
驱动系统：由进口全数字交流伺服控制系统驱动。速度调节范围宽，加载均匀、稳定。
传动系统：采用精密减速器传动，保证传动的均匀、稳定及传动精度。
测量显示系统：该机采用光电编码器采集试样的扭转角度，高精度扭矩传感器采集试样的扭矩，高精度旋转编码器测量试样的扭转变形。计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等。
圆锥碗簧联轴器扭转试验机技术参数：
最大试验扭矩：500Nm、1000Nm、2000Nm、5000Nm
扭矩测量范围：1%-100%
扭矩最小读数值：0.01Nm
扭转角最小读数值：0.1°
最大扭转角：99999°
扭转速度：1-720°/min
试样尺寸：0.1-500mm
夹头间最大间距：500mm
试验转动方向：双向
供电电源：220V，50Hz
主机尺寸：约1260*500*1000mm
凯恩试验机制造有限公司是专业从事扭转试验机研究、生产的企业。我公司各种设备齐全，技术力量雄厚，是生产各种扭转试验机的厂家。
更详细了解凯恩扭转试验机网址：www.knsyj.com
联系电话：0531-69906716 15562560076
